開關調色溫控制芯片
產品描述
WS9913是開關調色溫的專用芯片，該芯片內置了400V1A開關管，無需外掛開關管，簡化了外圍電路結構。
WS9913既可以簡化外圍的元件個數，又可以保證多個電源同時應用時的邏輯一致性。為了擴大應用的領域，WS9913可以使用在隔離反激，Buck或Buck-Boost結構中，給電源的設計提供便利性。
WS9913分段邏輯為D1→D1+D2→D2。

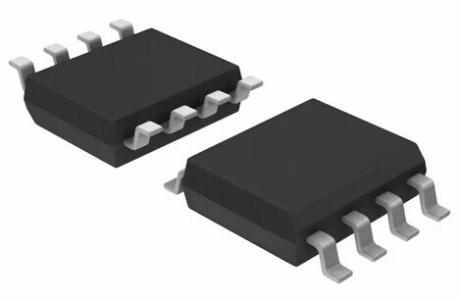

WS9913采用SOP8封裝形式。
主要特點
內部集成400V1A 開關管，無需外掛開關管
極少的外圍元件，無需對AC 輸入檢測
同步性好
內置限壓電路，保證可以更寬的工作范圍
兼容隔離和非隔離應用
分段邏輯為D1→D1+D2→D2
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9913_CN_A1 | 891KB |
